無鉛八溫區經濟型電腦網帶+導軌回流焊
上四下四回流焊-帶導軌網帶
正面外觀可按要求定做各類回流焊
定做小型回流焊-帶導軌
定做各種回化爐...
服務熱線：400-999-7531
整機技術參數 | |
加熱溫區數量 | 上面4個小循環加熱區,下面4個紅外加熱區。 |
加熱方式 | 熱風發熱 |
加熱區長度 | 1400MM |
傳送網帶寬度 | 400MM |
導軌調節寬度 | 50-300 MM |
傳輸方向 | L—R (R—L) 可選 |
傳送方式 | 網帶+導軌 |
運輸帶高度 | 900±20 MM |
PCB運輸速度 | 0～1.8m/min |
溫度控制精度 | ±1-2℃（靜態） |
溫度控制范圍 | 室溫～300℃可設置 |
適用焊料類型 | 無鉛焊料/有鉛焊料 |
控溫方式 | PID+SSR |
電源 | 3Φ、380V、50HZ |
啟動功率 | 20KW |
工作功率 | 6.5KW |
Approx.20min | Approx.20min |
整機規格 | L2600*615*1300MM |
整機重量 | 300kg |
機體顏色 | 整機電腦采用電腦白或電腦灰，兩端為土灰色或天藍色，可選。 |
外殼部分 | |
機體結構 | 整機采用最新流線型外殼設計，采用2MM厚鋼板折彎制作外殼，機體底部有6個萬向輪，另有6個腳杯定位（可調節機體水平及高度）； |
前、后門結構 | 均為全封閉式磁鐵手扣,可拆卸式結構，保證最大的作業及維護空間 |
內膽結構 | 雙層機壁，內部填充美國西斯爾巖棉，增強保溫效果。 |

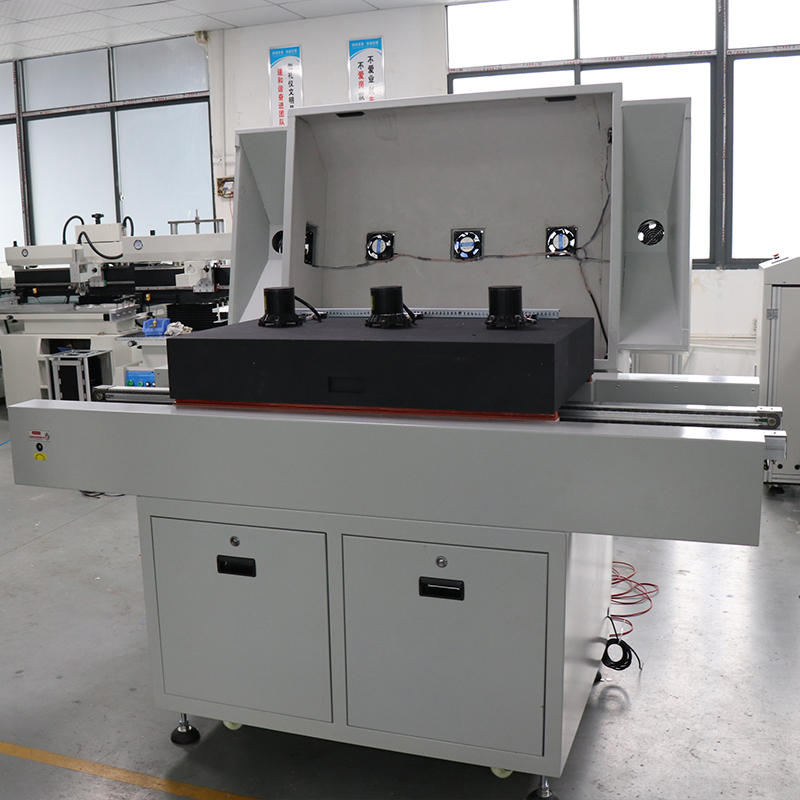

頂蓋開啟方式 | 氣彈簧支撐，前部打開，方便維護。 |
表面處理 | 防靜電噴涂高溫烤箱烘烤，美觀堅固耐用。 |
加熱部分 | |
加熱區數量 | 上面4個溫區下面4個溫區獨立溫控，可分溫區單獨開啟。可分區加熱,以減小起動功率。 |
相鄰溫區可拉溫差 | 100℃，可以對應最高標準的無鉛工藝。 |
升溫時間 | 從常溫到溫度平衡的開始時間：約20min |
升溫順序 | 從中間到兩邊逐個升溫，節約電能或時間1／3. 相比從頭到尾逐個升溫，因兩頭有抽風口，熱量損失大 |
溫度調整范圍 | 0～300℃ |
★溫度爬升能力 | 3℃/S |
★風道結構 | 上風道采用熱風小循環加熱方式，下風道采用紅外加熱方式。 |
溫區獨立關閉功能 | 各溫區單獨進行PID控制，用戶可對溫區選擇性加熱，有利于形成PCB板上下溫差 |
熱風馬達 | 臺灣三越優質耐高溫馬達，結構散熱性好，直聯方式聯接葉輪，轉速馬達2800RPM，可提供充足的熱風流量 |
加熱元件 | 發熱絲采用臺灣臺展品牌，發熱絲完全裸在空氣中和風道內氣流充分接觸，產生最佳的熱交換減少熱慣性沖擊。 |
單區加熱區功率 | 均為2千瓦 |
傳輸部分 | |
C/V速度設定最小單位/范圍 | 0～1800mm/min |
運輸馬達 | 臺灣TCG變頻調速馬達，運輸平穩，經久易用 |

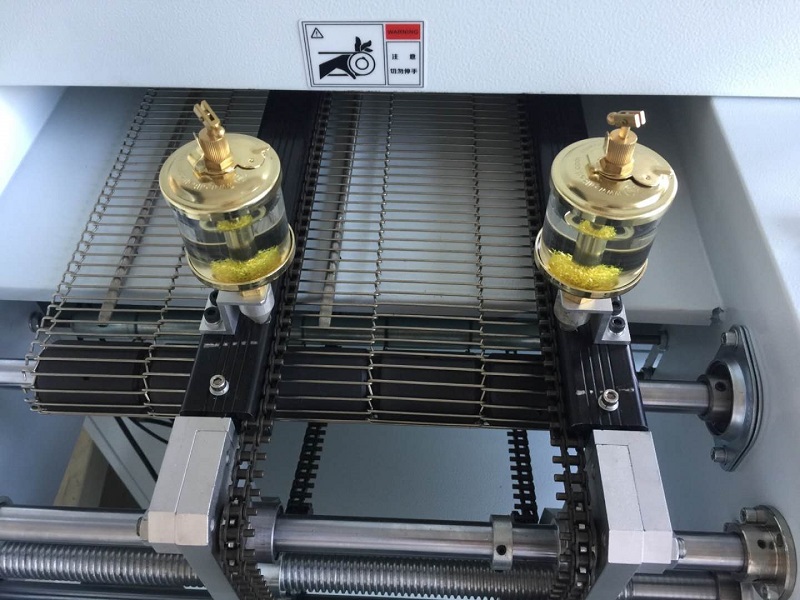

網帶張緊裝置 | 采用卡座式滾筒及鏈輪張緊方式 |
網帶配置 | 350MM寬316#SUS，耐高溫、抗腐蝕、抗變形。 |
控制及電器部分 | |
控制方式 | 儀表+繼電器 |
報警自動提示 | ①三色燈視覺提示②蜂鳴器聽覺提示③界面紅色閃爍提示 |
冷卻系統 | |
制冷方式 | 采用環球風扇強制風冷，出口冷氣溫度可達50℃以下，可明顯改善無鉛焊料共晶生成時產生的空泡及焊盤剝離問題。 |
安全保護 | |
上爐體開啟方式 | 氣缸開啟，方便快速，采用自鎖式電磁閥，增加不銹鋼支撐桿，安全可靠。 |
機械部件及保溫材料 | |
外殼結構 | 采用2.0冷板數控自加工折制而成 |
表面噴涂 | 自主加工采用防靜電噴涂，200℃高溫固化 |
不銹鋼網帶 | 進口316不銹鋼材質，持久抗變形 |
傳動及機加部件 | 自主研發制作采用國內先進的技術工藝 |
滑動腳輪、腳杯 | 采用臺灣德勝M16可調節鍍鋅腳杯，調整機體的高度及平衡，腳輪用于機體移動 |
不銹鋼內膽 | 采用數控自加工耐高溫使用壽命長不變形， |
專用保溫巖棉 | 美國西斯爾多層式保溫省電，高密度120KG/立方米 |
發熱部件 | 采用國際先進技術，瑞典進口鎳鉻發熱絲，臺灣臺展高溫陶瓷絕緣體 |
關鍵配件的型號與品牌 | |
溫控表 | 日本RCK |
運輸馬達、牙箱 | 臺灣TCG 90W 牙箱1：150K |
熱風馬達 | 臺灣三越 |
鏈條 | 35B進口碳鋼鏈條 |
氣缸接頭等 | 臺灣亞德克 |
調節閥、電磁閥 | 臺灣亞德克 |
中間繼電器 | 日本OMRON |
變頻器 | 臺灣臺達 |
發熱絲 | 臺灣臺展，進口鎳鉻絲 |
光電開關 | OMRON |
固態繼電器 | 瑞士佳樂 |
空氣開關/總開關/ | 正泰 |
交流接觸器 | 正泰 |
熱電偶 | 絕緣K型 臺灣泛達 |
按鈕開關 | 施耐德 |
隨機附件 | |
工具箱/易損件/說明書/電路圖/送貨清單 | |
